应用一:

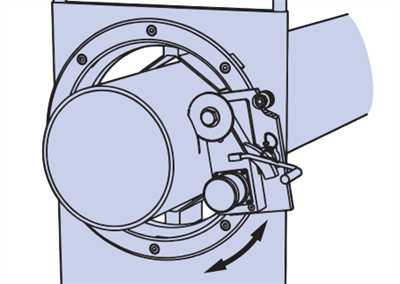

滑座在弧形导轨上的转动,带动滑座上面的刀具实现管道切割的功能,由于弧形导轨的中间是通过管道的,所以减速电机需要安装在管道的外面:
应用二:

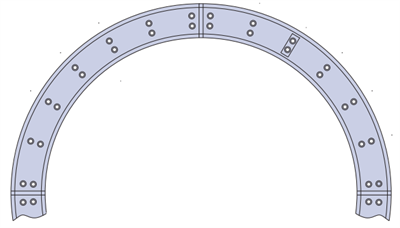

或者当弧形导轨的直径很大的时候,通过在圆心放置电机,来驱动弧形导轨上的滑座时;直径越大,输出扭矩越大;电机需要的功率也就越大,减速机需要的减速比也要越大,这会带来成本的不必要增加:

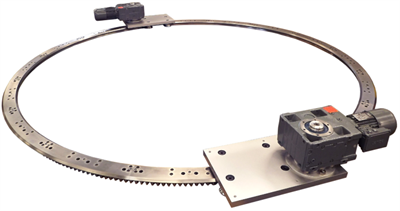

如上两种应用,可以采用如下这种方案:把圆弧齿条和圆弧导轨,合在一起;在滑座上安装齿轮和减速电机,和滑座一起移动:
带齿轮齿圈驱动滑座的弧形导轨,可使用在各种类型的旋转加工应用中,特别是大直径的应用,比如旋转切割,旋转检测,旋转焊接,旋转喷涂等。
带齿轮齿圈驱动滑座的产品结构如下:

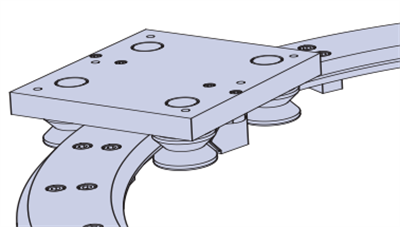

一:滑座板:原材料,可为高强度铝合金板,或者钢板。

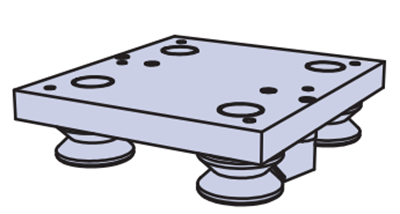

二:在滑座板上安装4个滚轮,两个为同心滚轮,两个为偏心滚轮;安装2个润滑块,对两条V型导轨面进行润滑,安装位置是两个滚轮的中间。结构和标准滑座类似:

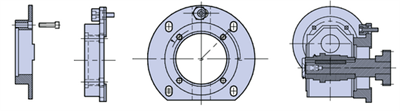

三:带齿轮的减速电机,通过法兰安装在滑座板上;法兰盘上有腰形通孔,可容螺钉通过;滑座板上有螺纹孔,把螺钉拧紧,就可把法兰固定在滑座板上;可沿着腰形方向前后移动减速电机,方便调节齿轮和齿圈之间的啮合间隙:
由于不同客户选择的减速电机的品牌和型号不一样,所以我们没有办法提供带减速电机的标准滑座;不过遵循如下说明,你可方便加工和装配自己的带减速电机滑座:
一:根据你选择的电机的尺寸,确定带腰形孔的法兰盘的具体尺寸。
二:我们将提供标准滑座的详细尺寸图和3D模型,您需要把滑座板的尺寸加长加宽,保证滑座板上有足够的法兰盘的安装空间。

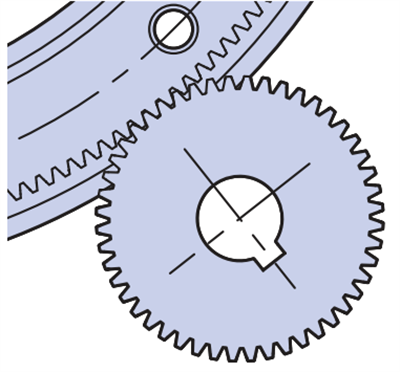

三:齿轮和齿圈之间的啮合间隙建议控制在0.1-0.2mm之间,根据我们提供的圆弧导轨和齿轮的3D模型,可定出齿轮的中心位置,也就是减速电机的输出轴的位置;根据这个位置,就可以定出滑座板上的法兰的安装孔位:
四:滚轮和导轨润滑块的安装孔位,可参照标准滑座。

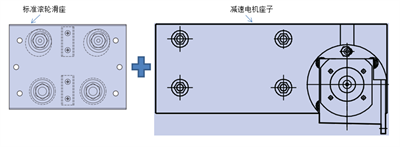

或者,你也可以选择我们的标准滚轮滑座,然后自行加工装配减速电机座子,减速电机座子通过螺栓安装固定于标准滑座上;标准滑座板上有4个安装固定用的螺纹孔:
